特別割引 DCミニチュアサーキットブレーカー 1P

商品番号: SUNDCCB10MN1P-JP
¥2,400 ¥2,667
税込。

Size
数量:
お支払いをお楽しみください
返品・返金ポリシー

返品・返金ポリシー

【お客様都合による商品の返品・交換について】

商品到着後30日以内の未使用商品に限り、返品・交換の対応を致します。ただし、お客様のご都合による返品・交換につきましては、往復の送料をお客様にてご負担いただきますので、予めご了承ください。

ご注意:リチウムイオンバッテリーにつきましては、お客様のご都合による返品は購入日から7日以内に限り承ります。

返品・交換の場合、以下の情報をお伝えください。

■商品をご購入されたサイト名(公式サイトや楽天など)

■ご注文番号

上記の情報をこちらのお問い合わせフォームよりお送りください。
「お問い合わせフォームへ」



【不良品の返品・交換について】

受取った商品に不備、または運送中に損害があった場合、商品の交換対応を致します。また在庫が無く商品の交換ができない場合は、返金対応となります。不良品交換により発生した送料は、弊社で負担します。なお交換対象外となる不良品につきましては、ページ下部の【商品の保証期間について】をご参照ください。
不良品交換をご要望の方は、以下の情報を以下の情報をお伝えください。

■商品をご購入されたサイト名(公式サイトや楽天など)

■ご注文番号

■損傷/不良品の状態を撮影した動画または写真(不具合が起きている状況の詳細を示すもの)

■製品に付いているバーコードを映した写真(バーコードが無い場合は不要です)

上記の情報をこちらのお問い合わせフォームよりお送りください。
「お問い合わせフォームへ」



【商品の保証期間について】

各製品ごとの保証期間につきましては、保証約款よりご確認ください。

■保証約款
https://store-hbz73o1vks.mybigcommerce.com/content/warranty/保証約款.pdf

保証期間を超えた製品に関しましては、交換の対象外となりますので、予めご了承ください。また保証期間内であっても、お客様及び第三者の不適切な使用、または乱暴な取り扱いによる製品不良、許可をしていない改造などに関しましては、交換の対象外となりますので、予めご了承ください。



【第三者サイトでのご購入について】

承認された第三者サイト(楽天市場、Amazon、Yahoo!ショッピング)の中から、Renogy製品をご購入いただきまして、誠にありがとうございます。これらの第三者サイトを通じて購入された商品の返品、および返金につきましては、第三者サイトの返品ポリシーを通じて処理する必要があります。
Renogyは、第三者サイトにてご購入された商品の返品、および返金を行うことはできません。Renogyでは、保証期間内の製品の交換のみ対応致します。



【決済完了後のクーポン適用について】

決済完了後のクーポン適用につきましては、一切の理由を問わず致しかねます。注文を確定する前に、クーポンの利用を忘れていないか、またクーポン適用後の価格になっているかどうかをご確認ください。

まとめ買い価格のお問い合わせ
Request Bulk Purchase Prices
家庭用 ビジネス用途
よく一緒に購入される商品
一緒に節約
よく一緒に購入される商品
その他のバンドルを見る 折り畳み
バンドル価格合計
バンドルをカートに追加
バンドル価格合計


商品説明

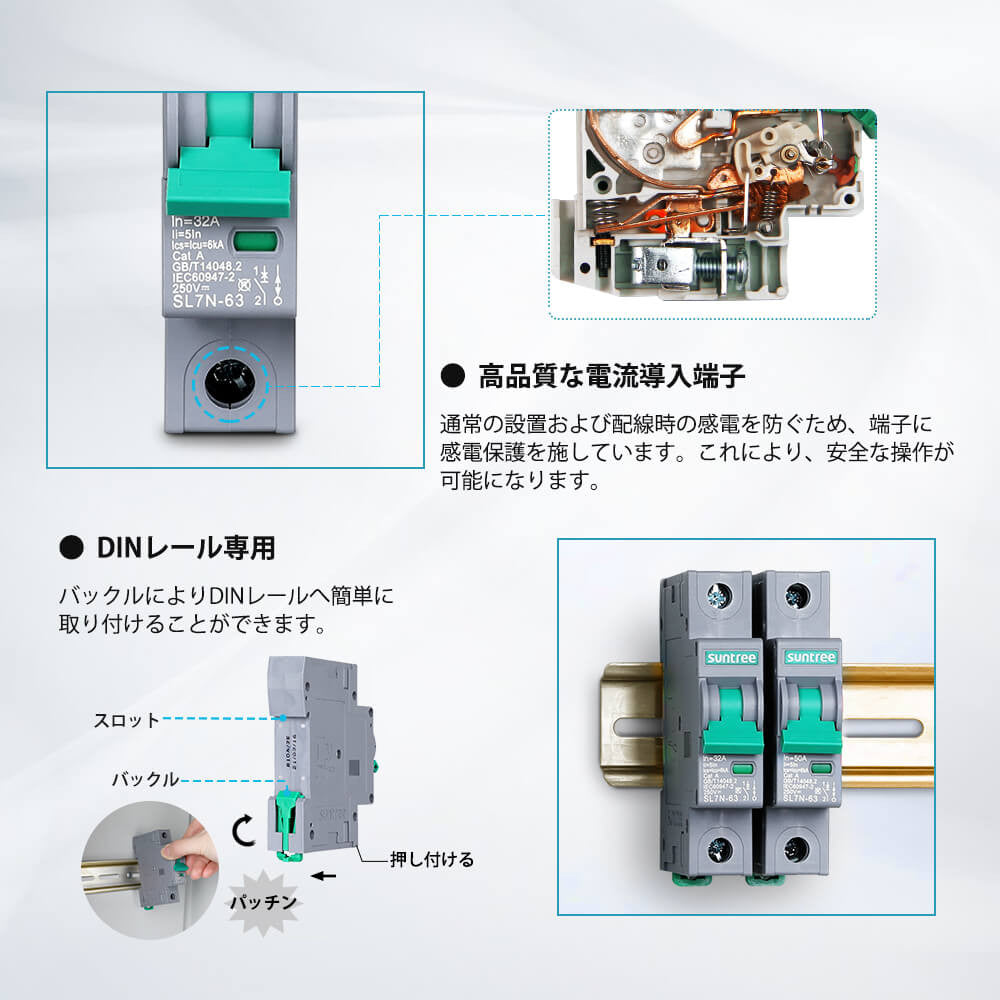

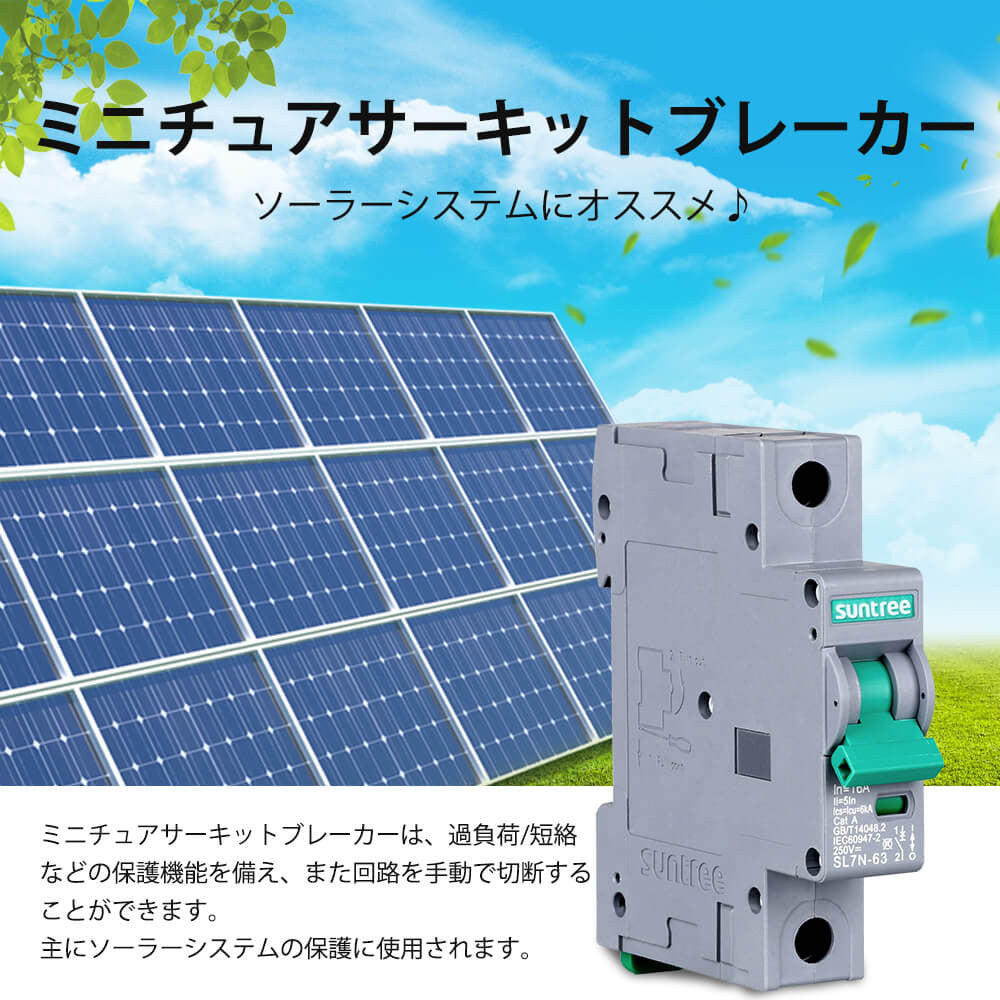

DCミニチュアサーキットブレーカーは、DC電気設備を過負荷や短絡から保護するように設計されています。 障害が検出されると、回路ブレーカーは自動的に電気回路をオフにし、ワイヤーの損傷を防ぐことで、火災のリスクを回避します。 またメンテナンスが必要な際は、サーキットブレーカーを手動で開けることも可能です。 逆接続が可能な設計であるため、どちらの方向にも配線でき、双方向の電流に機能します。 内蔵のインジケーターウィンドウを通じて、サーキットブレーカーの接触位置を一目で判断することができます。 バックルにより、市販のDINレールに簡単に取り付けることができます。

主な特徴

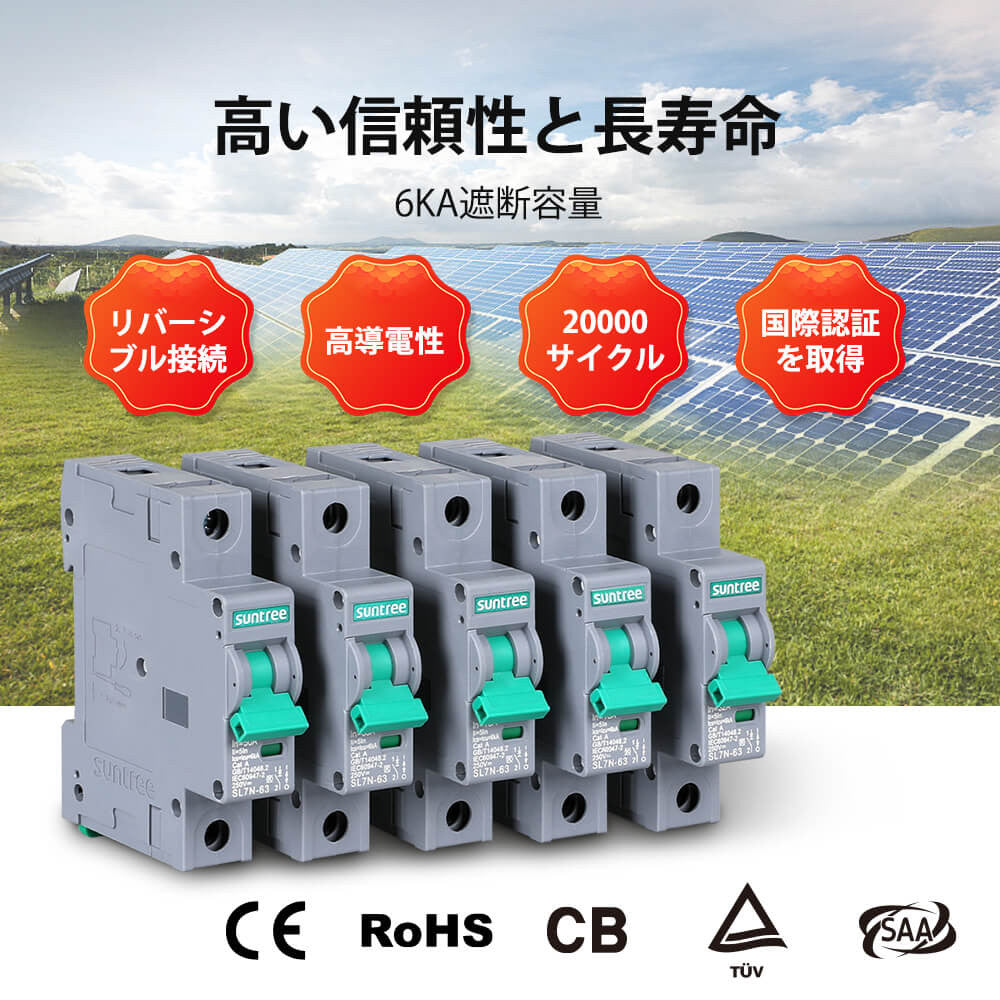

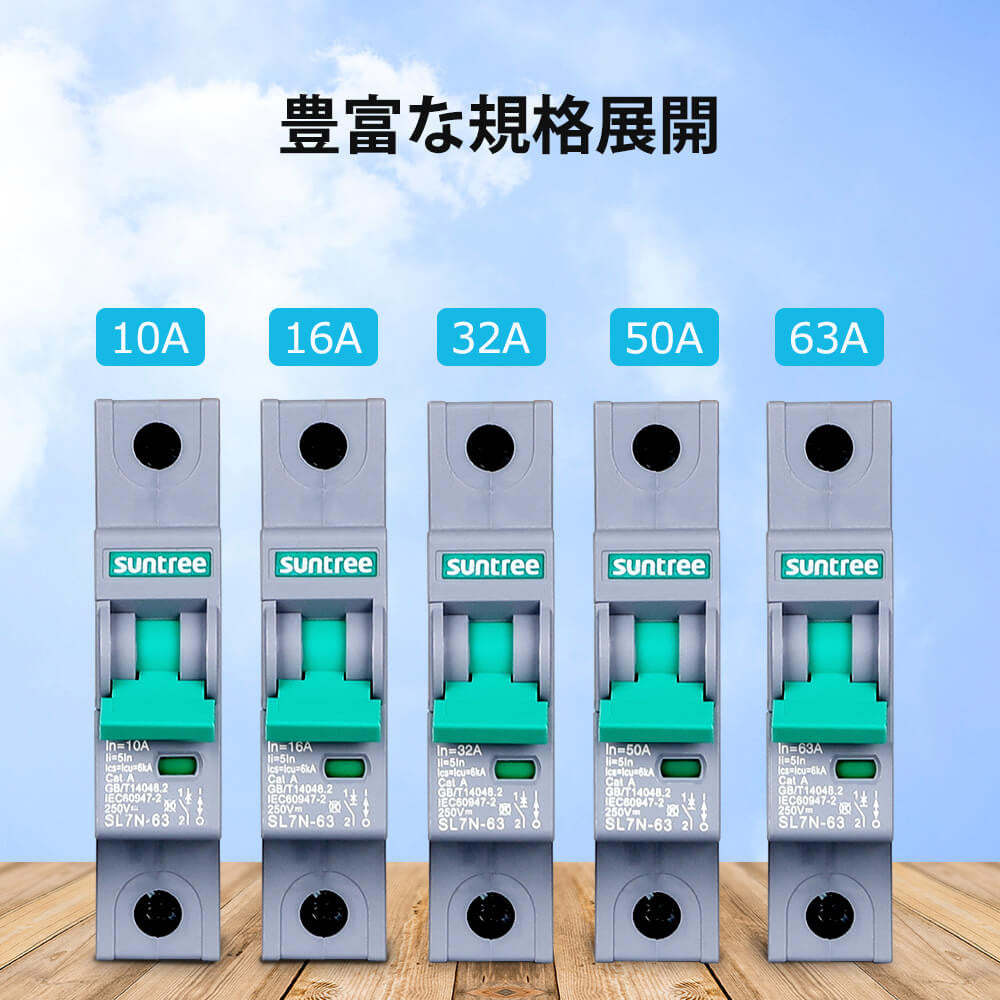

  • 5種類の規格、10A/16A/32A/50A/63A

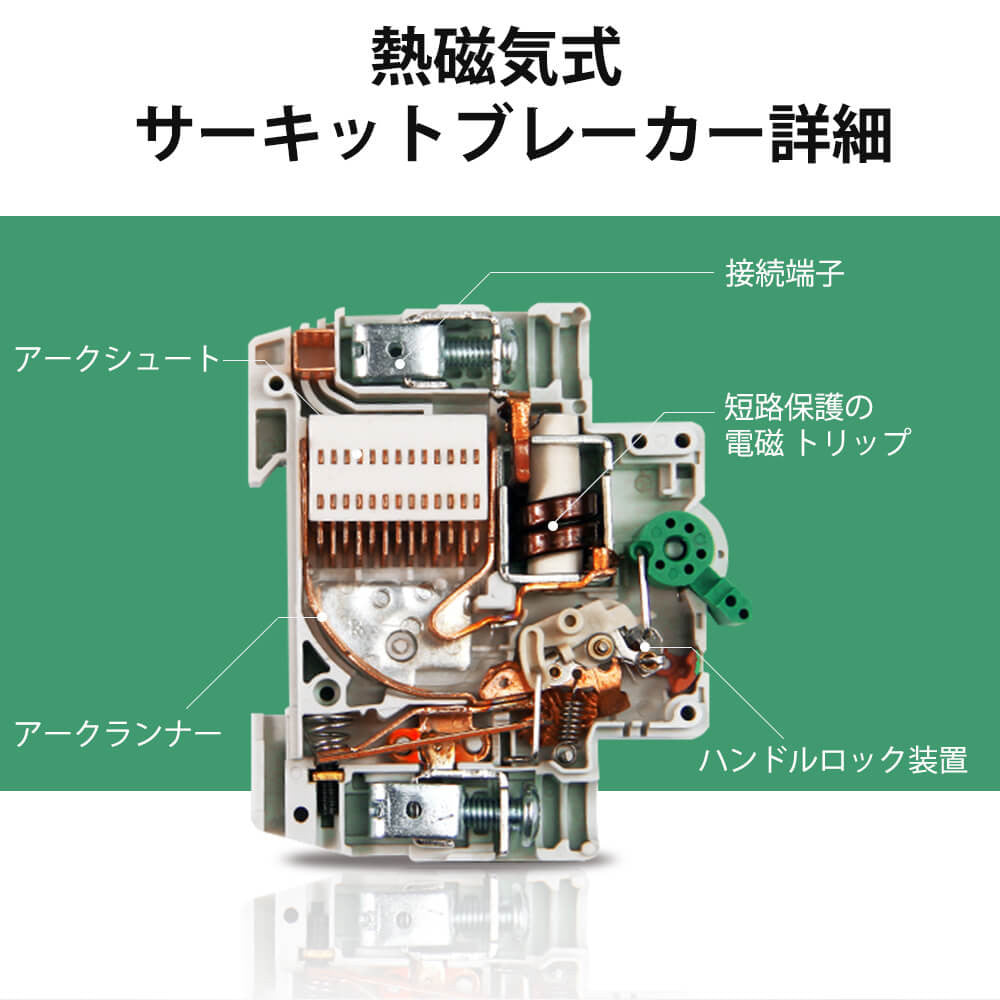

  • 信頼性・安全性保持のため、熱および磁器によるトリップメカニズムの両方を装備

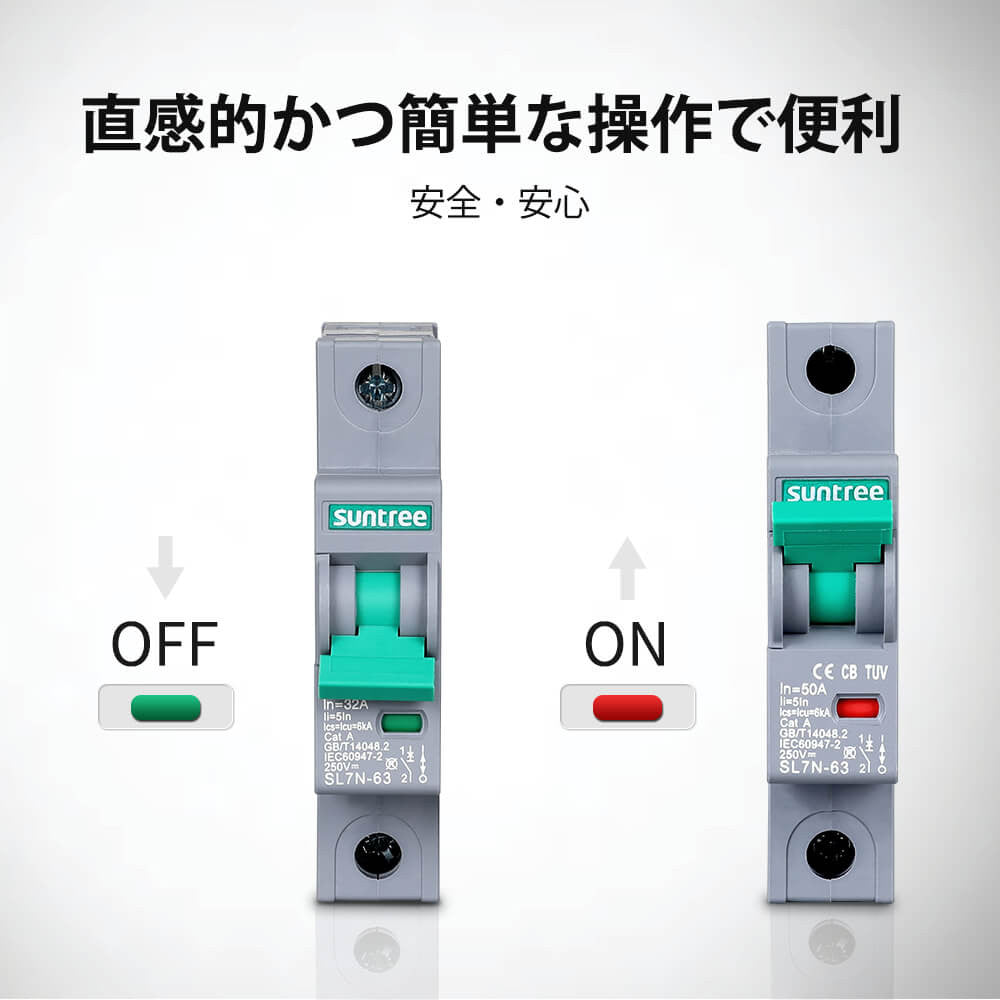

  • インジケーターウィンドウで簡単接続確認
  • 20000回の機械的寿命および、10000回の電気的寿命
  • DINレールへの取り付け専用(※ネジ止め等による固定不可)


パッケージ内容



DCミニチュアサーキットブレーカー1P

DCミニチュアサーキットブレーカー

1 x

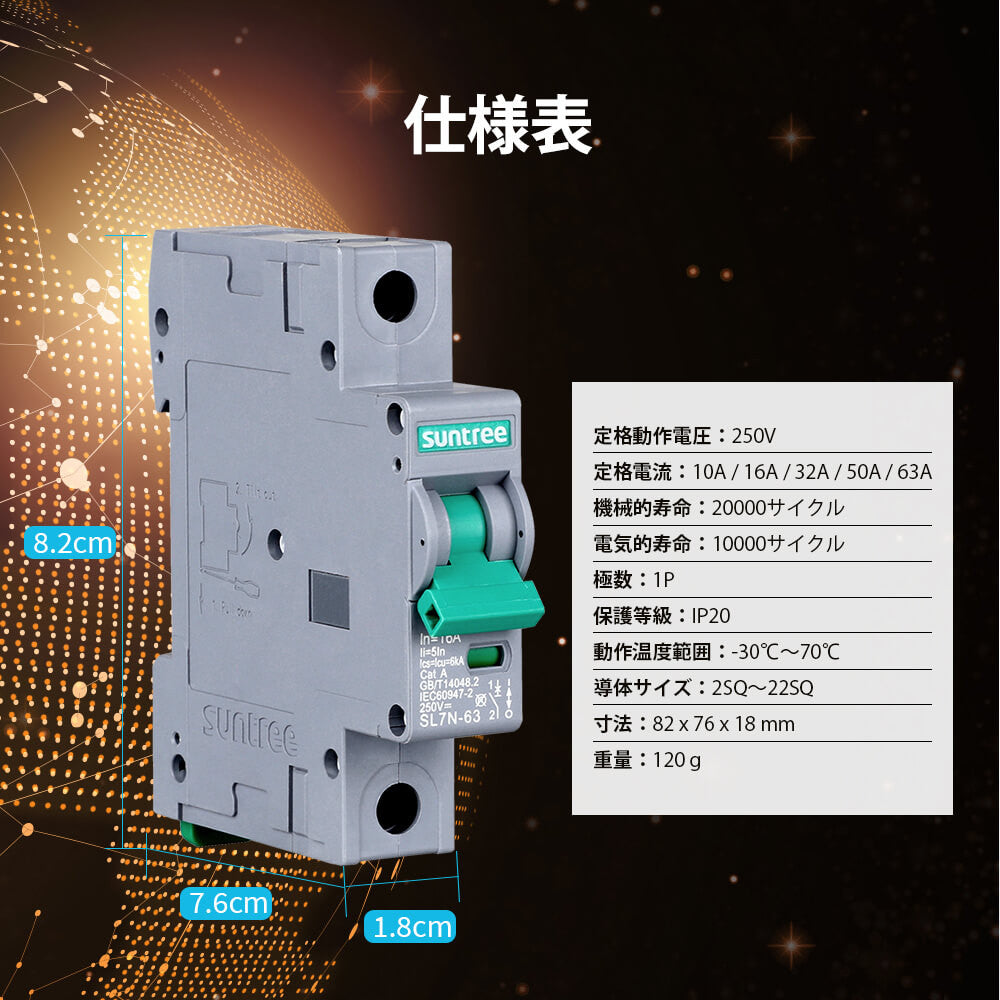

10A/16A/32A/50A/63A 1P DC Miniature Circuit Breaker
定格絶縁電圧 1250V 動作温度範囲 -22℉~158℉ (-30℃~70℃)
定格動作電圧 250V 保管温度範囲 -40℉~185℉ (-40℃~85℃)
定格フレーム電流 63A 保護等級 IP20
定格電流 10A/16A/32A/50A/63A 動作相対湿度 ≤95%
極数の数 1 定格連続電流 10.5A/16.8A/33.6A/52.5A/66.15A (≥1h)
定格限界遮断容量(Icu) 6KA 定格トリップ電流 13A/20.8A/41.6A/65A/81.9A (<1h)
定格使用遮断容量(Ics) 6KA 定格瞬間トリップ電流 60A/96A/192A/300A/378A (<0.1s)
定格インパルス耐電圧 6KV 取付け方法 DIN Rail
機械的寿命 20000回 電気的寿命 10000回 (<125VDC)
トリップメカニズム 熱磁気 湿熱耐性 Type 2
機械仕様
寸法 82 x 76 x 18mm 推奨端子トルク 17.7 inch·lbs~20.4 inch·lbs (2 N·m~2.3 N·m)
重さ 120g 導体サイズ 2SQ~22SQ

保証情報

アクセサリー 1年材料品質保証
保証対象商品の売買契約を締結いただいた時点で,弊社の保証約款に加入の上,本保証約款にご同意いただいたものとします(保証約款.pdf

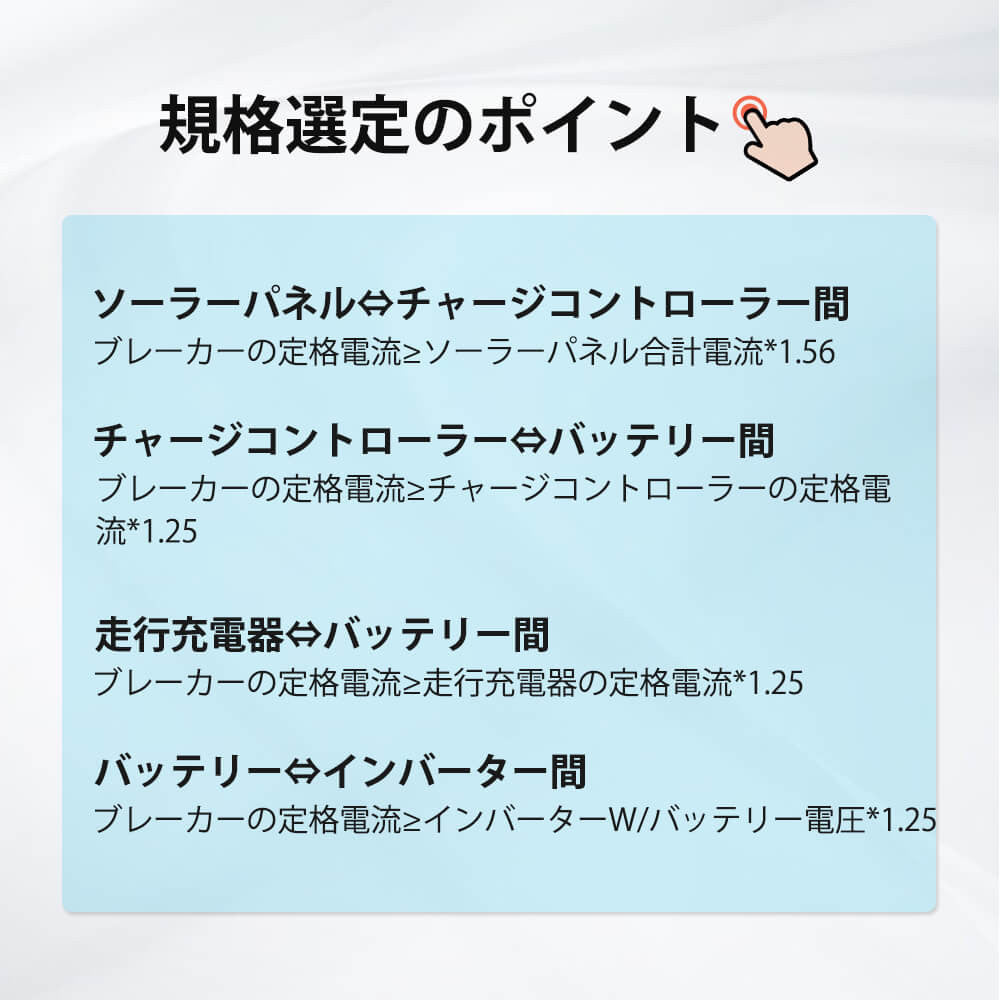

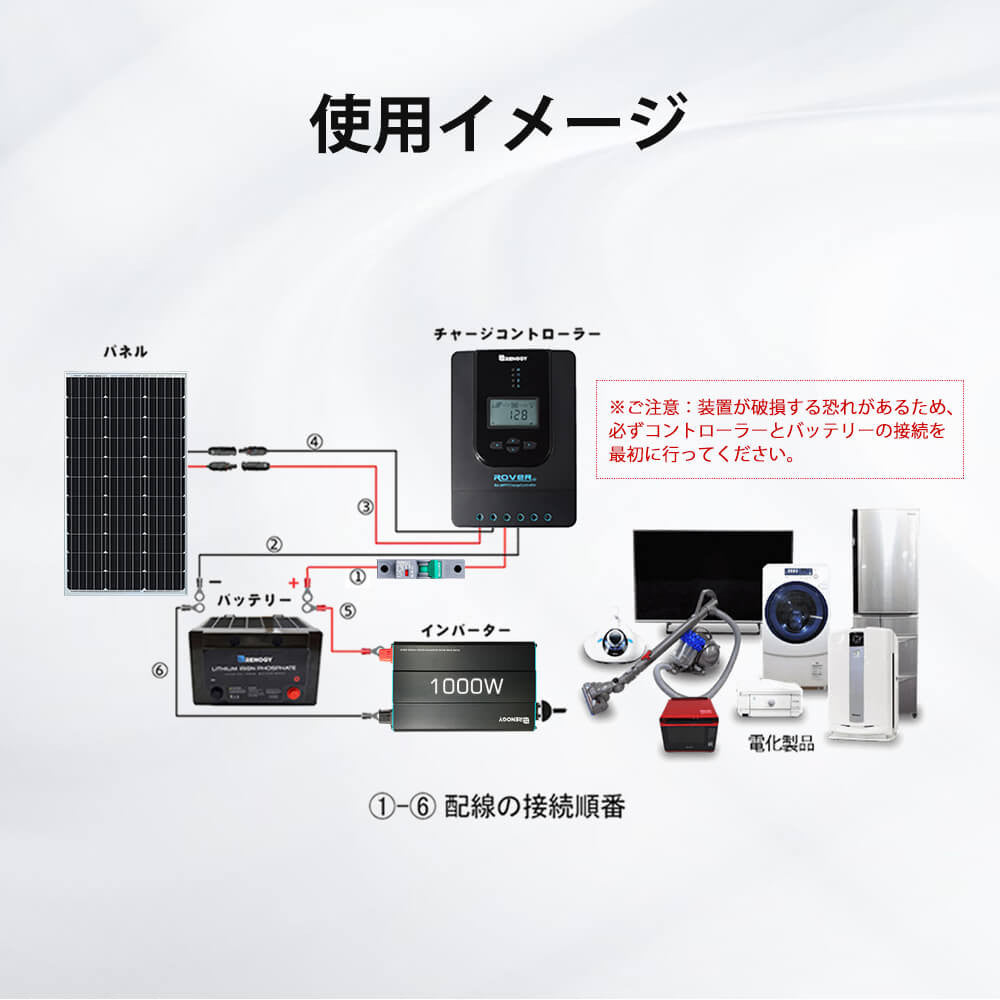

1.適切なサイズの選定方法は?


各ケーブル間に接続する適切なサイズのブレーカー選定は、以下の計算式にて算出できます。

1、ソーラーパネル⇔チャージコントローラー間
ブレーカーの定格電流≥ソーラーパネル合計電流×1.56

2、チャージコントローラー⇔バッテリー間
ブレーカーの定格電流≥チャージコントローラーの定格電流×1.25

3、走行充電器⇔バッテリー間
ブレーカーの定格電流≥走行充電器の定格電流×1.25

4、バッテリー⇔インバーター間
ブレーカーの定格電流≥インバーターW/バッテリー電圧×1.25

2.ケーブルの適用サイズは?

2SQ~22SQのケーブルに適用します。

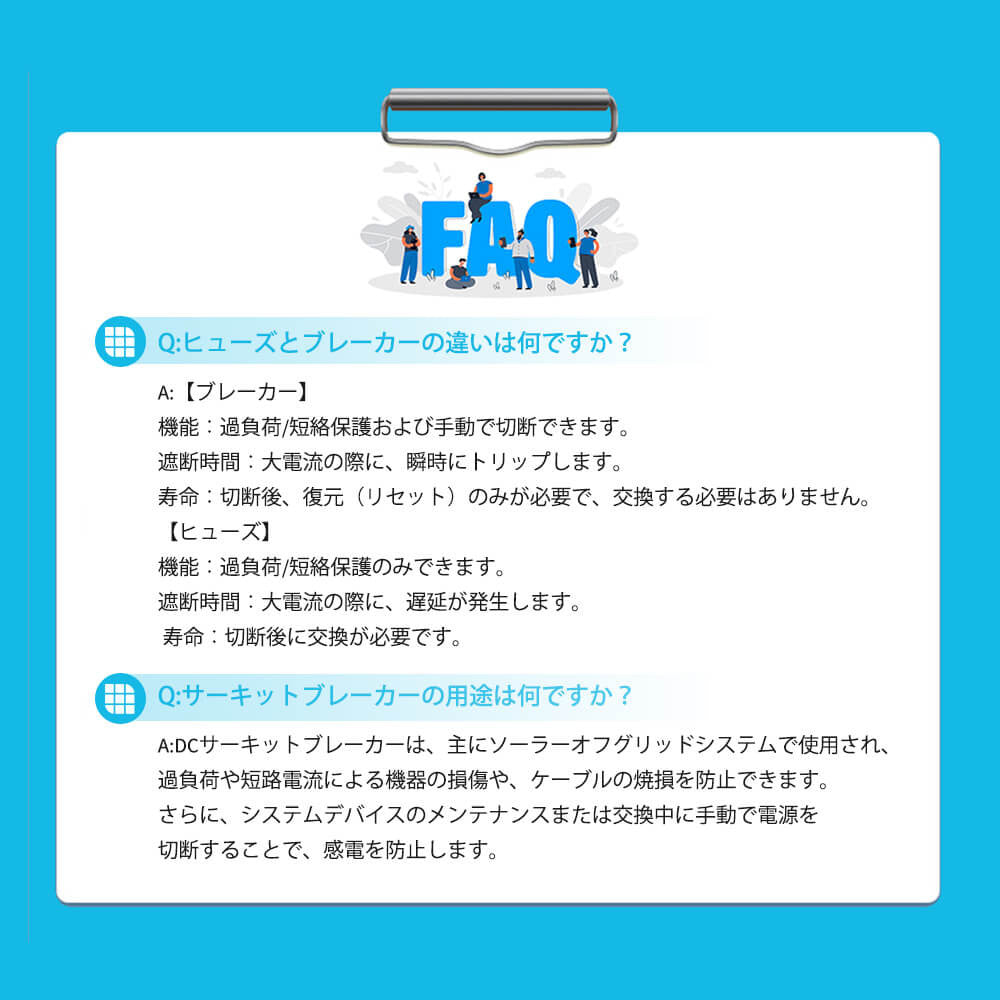

3.サーキットブレーカーとヒューズの違いは何ですか?


主な違いとしては、以下の通りです。

1、手動での切断および復帰が可能
サーキットブレーカーは、手動で切断でき、また復帰も可能です。ヒューズは切断された場合、交換が必要になります。

2、瞬時に遮断
サーキットブレーカーは、大電流が流れた際に瞬時にトリップします。ヒューズの場合、遅延が発生します。


保証情報

-->
